Углеродные кремниевые карбидные композитные материалы (CF/SIC) стали основным материалом горячих конечных компонентов авиационных двигателей из -за их высокой температурной сопротивления и высокой прочности. Тем не менее, компания по производству авиационного производства столкнулась с серьезными проблемами при обработке компонентов камеры сжигания CF/SIC: было необходимо выполнить 0. Глубокие отверстия диаметра 2 мм, резьба M3 и плоскость с высоким разрешением на рабочей центре с толщиной 15,5 мм, а традиционный процесс был полностью инфективным.
Продукты обработки
Материал: Углеродные кремниевые карбидные композитные материалы (CF/SIC)
Особенности обработки:

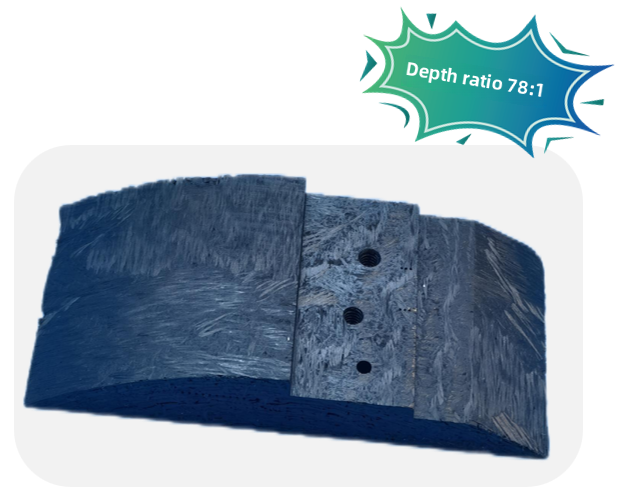

1.ɸ 0. 2 мм обработка отверстий (глубина 15,5 мм)
2.m3 ТОЧНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
3. Высокий самолет
Обработка фон и трудности
A. Обработка фона
Композитные материалы CF/SIC широко используются в камерах сгорания самолетов и ракетных соплами из -за их высокотемпературной сопротивления (＞ 1600 градусов) и легких характеристик. Тем не менее, его твердость (Rockwell 90HRA) и хрупкость затрудняют традиционную технологию обработки для достижения массового производства микро -отверстий и нитей.
B. Трудности традиционных решений для обработки
1. Скорость поломки традиционных карбидных буров при обработке ɸ 0. 2 мм отверстия превышают 90%
2. EDM производит 50 -мм -абляционный слой, в результате чего компоненты выходят из строя в условиях высокой температуры
3. Отклонение коаксиальности отверстий M3 резьбовых потоков равно> 0. 03 мм, что не может соответствовать стандарту AS9100D
БишеNРешения
Интегрируя ультразвуковую вибрацию и супер-хард-технологию инструментов, мы предоставляем полное решение для обработки:
Ультразвуковая зеленая и эффективная точная гравировка и фрезеровая центр: 20 кГц высокочастотная вибрационная система
Customized PCD инструменты Set:
0. 2 мм в целом PCD Micro-Drill (соотношение длины к диаметре 77: 1)
3- Edge PCD резьба из фрезерного резания (проект оптимизации угла на угле))
Нано-краю PCD Flat Melling Cutter
Intelligent Process Parameter Library : Осевое управление силой резки меньше или равна 5N, скорости 30, 000 об / мин
Преимущества обработки
Ultrasonic + PCD Micro-Brilling достигает тепловой обработки, шероховатости отверстия RA3,2 мкм (на 36% выше, чем EDM)
M3 Coaxiality M3 Coaxiality<0.01mm, 100% passed three-coordinate detection
Срок службы одного инструмента PCD составляет до 300 отверстий, а эффективность обработки увеличивается в 4,2 раза
Сравнение обработки

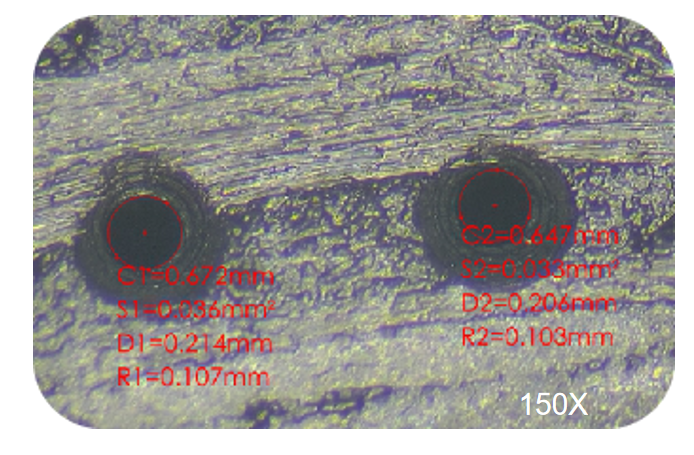

D 0. 2 изображение увеличения отверстия
