Как мы все знаем, жесткое анодирование приведет к увеличению толщины продукта. Поэтому правильная толщина оксидной пленки имеет решающее значение для удовлетворения требований по размеру клиента.

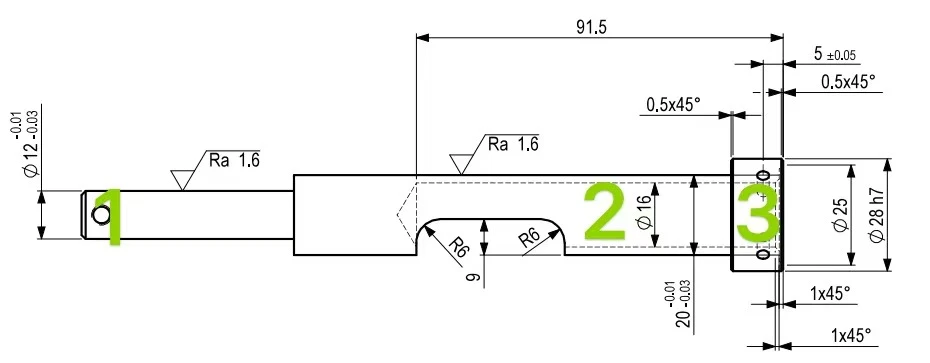

В этой статье используется стержень над фото в качестве примера, чтобы объяснить, как управлять толщиной оксидной пленки, чтобы конечный размер продукта достигал ожидаемого значения.
Два шага только для жесткого анодирования этого вала:
Шаг 1: Полуфанный размер продукта вала должен подчиняться принципу «меньшей толщины наружного слоя и большего диаметра внутреннего отверстия» до жесткого анодирования.
Это связано с тем, что размер диаметра внутреннего отверстия вала уменьшался по мере увеличения толщины оксидной пленки после жесткого анодирования, что приводит к неквалифицированному продукту. В то время как приведенный выше принцип будет избежать этой ошибки и получить необходимый клиент готового продукта.
Шаг 2: Определенный диапазон управления производством должен быть предоставлен механике для этого клиента может получить желаемый размер готового продукта после жесткого анодирования.
Специфический анализ диапазона управления производственными управлениями для этого вала следующим образом:
Как сказал рисунок, жесткая анодированная с помощью PTFE пропитки, толщина 4 0 ± 5 мкм. Это будет 35/3--45/3 (11,667 мкм ~ 15 мкм) для толщины роста оксидной пленки, когда вал твердый анодирован. И толщина роста оксидной пленки составляет 0. 0117 ~ 0,015 в миллиметре.
Таким образом, формула расчета для диапазона измерений управления производственным управлением, приведенная механике:
Размер управления производством=Размер рисования - Толщина роста оксидной пленки x2 Размер x2
То есть: Размер управления производственным размером {{0}} Размер чертежа - [(0.
ПРИМЕЧАНИЕ:
Есть 2 стороны толщины роста оксидной пленки, поэтому двойной подсчет в расчете.
Если самый точный конечный размер хотел получить, должно быть принято минимальное значение толщины роста оксидной пленки. И 0. 02 мм - лучший выбор.
Три части состоят из этого вала, и каждый диапазон управления деталями следующим образом:
Отмечен 1 на фото, размеры верхней и нижней линии этого составляют 11,97 ~ 11,99, то есть размеры управления производственным управлением: (11,97 ~ 11,99 мм) -0. 02mm =11. 95 ~ 11,97 мм
Оценка 2 на фото, размеры верхней и нижней линии этого составляют 19,97 ~ 19,99, то есть размеры управления производством: (19,97 ~ 19,99 мм) -0. 02mm =19. 95 ~ 19,97 мм
Отмечено 1 на фото, размеры верхней и нижней линии этого составляют 27,979 ~ 28 мм (значение толерантности H7 в сочетании с запросом значения подгонки допуск), то есть размеры управления производственным управлением::
(27,979 ~ 28 мм) -0. 02mm =27. 959 ~ 27,98 мм
