Фланцевый болт/гайка, как показано на рисунке ниже, заменяет форму болт/гайка + прокладка и становится все более популярной.
Мы знаем, что в традиционном понимании мы добавляем прокладку под болт/гайку, и ее основная цель — распределить нагрузку и предотвратить повреждения, вызванные чрезмерным давлением на поверхность соединения. Фланцевая пластина, добавленная под фланцевый болт/гайку, на самом деле имеет то же назначение. Так почему же этот дизайн лучший выбор?
Метод, с которым мы знакомы и который наиболее часто используется для контроля натяжения болта, по-прежнему остается методом косвенного контроля посредством крутящего момента, но мы также знаем, что этот метод не особенно точен при контроле осевого натяжения, поскольку большая часть крутящего момента используется для преодоления трения между контактной поверхностью и резьбой под головкой болта во время затяжки, и только около 15% фактически используется для создания осевого натяжения.
По сравнению с формой «болт + прокладка», фланцевые болты могут эффективно улучшить параметры описанного выше процесса затяжки. Давайте посмотрим.

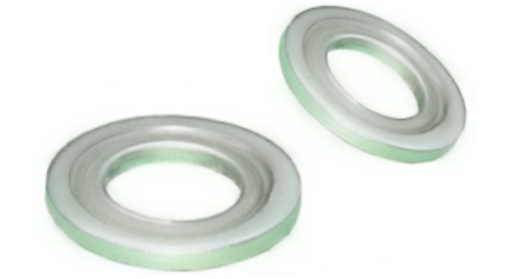

Стандартные шайбы обычно мягче, чем соответствующие им гайки или болты, и часто подвергаются пластической деформации под действием высоких сжимающих напряжений, как показано на рисунке ниже. После деформации сила зажима значительно уменьшится. Это не повлияет на гайки и болты на поверхности фланца, поскольку поверхность шайбы и болт/гайка объединены и имеют одинаковую прочность материала.
Некоторые студенты могут сказать, что тогда можно использовать закаленные прокладки, верно? Здесь есть еще одна проблема, то есть прокладка установлена неправильно. Отверстие в середине прокладки обычно значительно больше диаметра болта, поскольку необходимо следить за тем, чтобы переходная галтель под головкой болта не касалась прокладки. Наличие этого большого зазора приведет к эксцентрическому смещению прокладки при затягивании, что приведет к локальной концентрации напряжений, увеличивая риск образования вмятин и повреждения поверхности соединения, как показано на рисунке ниже.
В дополнение к двум вышеуказанным факторам исследования показали, что при затягивании болтов или гаек прокладки также будут вращаться. Хотя это не является распространенным явлением, его нелегко обнаружить, когда оно возникает. Когда он вращается, соотношение между приложенным крутящим моментом и натяжением болта может измениться. При заданном моменте затяжки фактическое натяжение болта не достигает ожидаемого эффекта.(来源:iMechanics机械)
Таким образом, фланцевые болты/гайки имеют очевидные преимущества перед шайбами. Вы все еще пользуетесь стиральными машинками?
