В процессе прецизионной обработки металлов я часто сталкиваюсь с конструктивными чертежами, имеющими очень острые внутренние углы, глубокие и узкие канавки или полости с совершенно прямыми углами. Хотя эти конструкции могут показаться разумными в 3D-модели, они напрямую ограничены геометрией инструмента при реальной обработке с ЧПУ.
1. Физические ограничения диаметра инструмента
Инструменты не бесконечно тонкие; у них всегда есть диаметр. Например, минимальный диаметр обычной концевой фрезы составляет около1 мм(более тонкие инструменты склонны к поломке).Это означает:

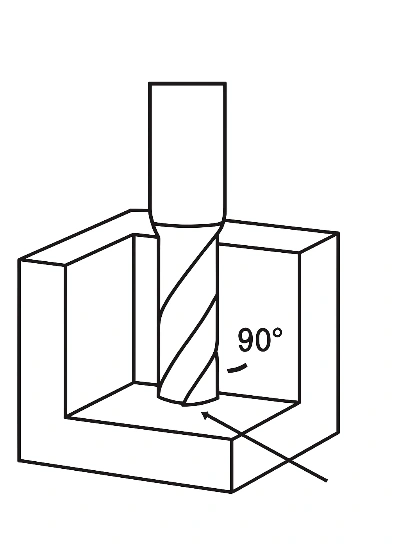

- Внутренние углы полостей не могут быть обработаны до идеально прямого угла, их можно только «фрезеровать» до закругленных углов.
- Чем глубже канавка, тем хуже жесткость инструмента, увеличивая риск вибрации и деформации.
2. Практические правила проектирования закругленных углов

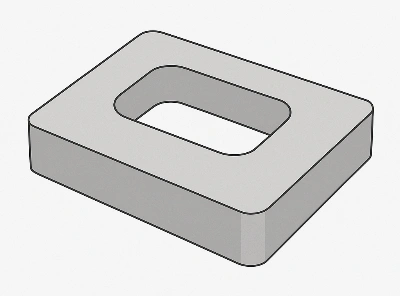

Исходя из нашего практического опыта, если глубина полости9 мм, рекомендуется, чтобы внутренний угловой радиус был больше или равен3 мм(примерно 1/3 глубины). Это обеспечивает плавный вход инструмента без чрезмерного износа во время обработки.
3. Глубокие канавки и жесткость инструмента
Многие дизайнеры предпочитают создавать глубокие и узкие канавки. Однако важно понимать, что чем длиннее инструмент, тем хуже его жесткость, что делает его более склонным к изгибу при резке, что может привести к:
- Снижение точности размеров в нижней части канавки.
- Плохое качество поверхности.
- Даже поломка инструмента, увеличивающая затраты.
4. Рекомендации проектировщикам и закупщикам
Учет геометрических ограничений инструментов на этапе рисования дает несколько прямых преимуществ:
- Проекты легче реализовать, что сокращает время модификации и коммуникации.
- Избежание дополнительных затрат из-за «необрабатываемых» конструкций.
- Повышение эффективности доставки.
Именно поэтому многие клиенты в Европе и США при проектировании уделяют особое внимание закругленным углам и ширине канавок, в то время как некоторые отечественные фабрики и дизайнеры часто упускают из виду эти аспекты.
Практический вывод:
При точной обработке геометрия инструмента определяет возможность изготовления конструкции. Следуя простому принципу«Радиус угла больше или равен 1/3 глубины полости, избегайте слишком глубоких/узких пазов»многих проблем обработки можно избежать.
