Центральное отверстие с резьбой, также известное как «центральное отверстие типа C-» в нашей стране или «центральное отверстие типа D-» в стандарте DIN, обычно встречается во многих механических конструкциях и чертежах.
Центральное отверстие с резьбой расширяет функциональность центрального отверстия за счет добавления резьбы, что позволяет ему выполнять больше задач. Итак, когда нам следует выбирать центральное отверстие с резьбой? Давайте кратко обсудим это, и я надеюсь, что это будет вам полезно.
Крепление компонентов на конце вала

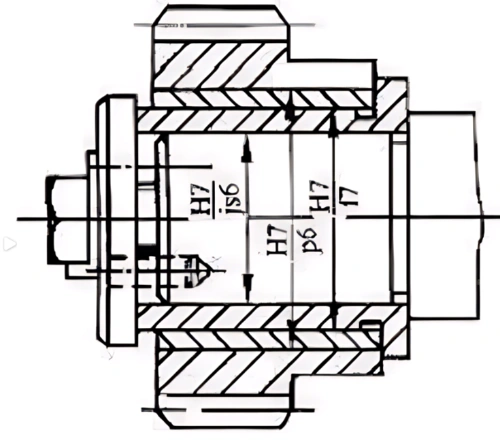

Благодаря центральному отверстию с резьбой становится проще устанавливать на конце вала такие компоненты, как концевые пластины, звездочки, зубчатые шкивы, муфты, датчики и т. д.
Подъемные отверстия для подъема

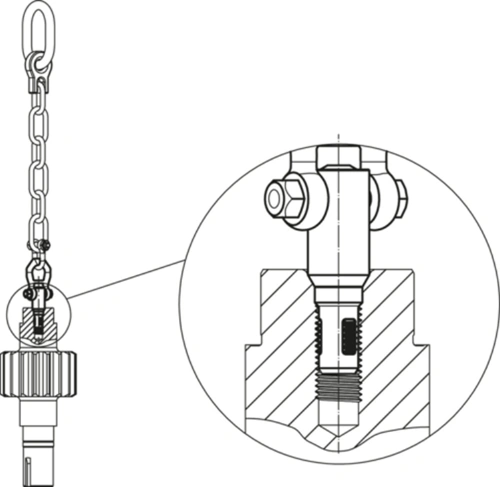

Если деталь весит более 15 кг, ее эргономичное перемещение вручную не рекомендуется. В таких случаях, если на конце вала имеется резьбовое отверстие, можно установить подъемное кольцо или подъемный болт, чтобы использовать для подъема кран.
Помощь в разборке и устранении стрессовых ситуаций

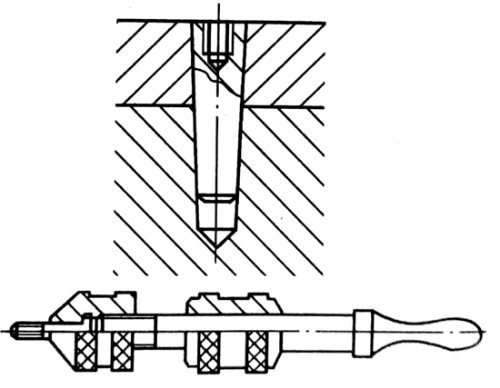

Разборка некоторых деталей с посадкой в глухое отверстие или посадкой с натягом-, не имеющих внешнего пространства для приложения силы, может оказаться очень трудной, если впоследствии их потребуется заменить. Если на них необходимо обработать центральное отверстие, центральное отверстие с резьбой можно использовать для установки технологического болта. Приложив равномерную силу (например, с помощью скользящего съемника), детали с натягом-можно вытащить. Это работает аналогично использованию съемника для снятия цилиндрического штифта с внутренней резьбой, как показано на схеме.
Герметизация центрального отверстия для защиты

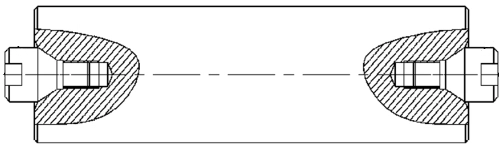

Когда предъявляются высокие требования к повторяющейся точности центрального отверстия или когда ранее обработанное центральное отверстие нуждается в защите, в центральное отверстие с резьбой можно ввинтить заглушку. Это защитит и герметизирует центральное отверстие, предотвращая попадание посторонних предметов или загрязнение его остатками охлаждающей жидкости, тем самым сохраняя точность центрального отверстия для следующего процесса или цикла использования.(文章来源:iMechanics机械)
