Тонкостенные-кольца, такие как корпуса двигателей, большие соединительные кольца и другие важные компоненты аэрокосмической отрасли, часто изготавливаются с тонкими сечениями, но с большим диаметром. Хотя эти детали легкие и экономичные,-они сопряжены со значительными трудностями при механической обработке. Тонкие стенки делают их очень восприимчивыми к тепловым деформациям во время обработки, особенно когда используются высокоточные-внутренние элементы, такие как отверстия.
Вызов
При обработке тонкостенных-диаметров-деталей основной задачей является управлениетепловое расширениев процессе резки. При взаимодействии инструмента с материаломлокализованное тепловыделениеприводит кнелинейная термическая деформация, вызывая деформацию или искажение детали. Это искажение особенно проблематично при обработке внутренних отверстий или других точных деталей, поскольку даже небольшое смещение может поставить под угрозу целостность детали.
Колебания температурывлияют на геометрию, приводя к смещению критически важных элементов.
Термическое искажениезатрудняет достижение жестких допусков для больших и сложных деталей.
Неконтролируемое теплоприводит к браку или переработке из-за плохой точности размеров.
Наш подход к решению
Чтобы решить эти проблемы, Bishen Precision разработала интегрированную стратегию термоконтроля, которая сочетает в себепередовые технологии охлаждения, мониторинг температуры-в реальном времени, исистемы лазерного профилирования:
Контроль температуры-в реальном времени
У нас работаютинфракрасные датчики температурыинтегрирован в процесс обработки с ЧПУ для непрерывного контроля температуры инструмента и заготовки. Это позволяет нам регулировать параметры резки для поддержания стабильной тепловой среды.
Сегментированный процесс охлаждения
Вместо непрерывного потока охлаждающей жидкости мы используемстратегия сегментированного охлаждениякоторый подает охлаждающую жидкость поэтапно, синхронно с этапами обработки. Это предотвращает тепловой удар и сводит к минимуму риск неравномерного расширения материала.
Лазерное профилирование для-мониторинга в реальном времени
Для обеспечения точности мы используемсистемы лазерного профилированиякоторые измеряют поверхность и внутренние характеристики детали во время ее обработки. Система обеспечивает обратную связь об изменениях размеров, вызванных тепловым расширением, что позволяет выполнять компенсацию-в режиме реального времени и корректировать траектории движения инструмента.
Релаксация после-механической обработки
После обработки детали выдерживаются в контролируемой среде, чтобы позволить материалу расслабиться, стабилизируя внутренние напряжения перед чистовой отделкой. Это помогает обеспечить стабильность размеров и повышает конечную точность.
Результаты
| Метрика | До оптимизации | После оптимизации |
|---|---|---|
| Отклонение диаметра отверстия | ±0,03 мм | ±0,005 мм |
| Ошибка овальности | 0,06 мм | 0,01 мм |
| Стойка термического искажения-Вырезана | Значительный | Минимальный |
| Скорость лома | 10% | <1% |
Случай применения: Кольцо крепления двигателя

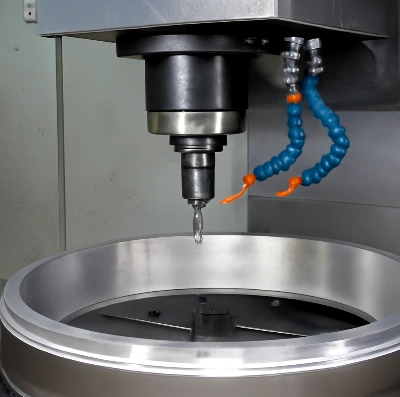

В недавнем проекте нам было поручено обработать большойкольцо крепления двигателя из алюминиевого сплавас толщиной стенки 5 мм и внешним диаметром 500 мм. Деталь требовала высокой точности внутреннего отверстия для правильной посадки с сопрягаемыми деталями.
Без точной стратегии управления температурным режимом температурная-деформация во время резки приводила к перекосу отверстия до 0,03 мм, что приводило к высокому проценту брака. Реализуя нашимногофазная-система охлажденияилазерное профилирование, мы уменьшили отклонение отверстия до уровня менее 0,005 мм, улучшив характеристики деталей и сократив количество отходов.
Заключение
Прецизионная обработка тонкостенных-деталей большого-диаметра требует тщательного термического контроля. Черезуправление температурой-в режиме реального времени, сегментированное охлаждение, икомпенсация с лазерным-наведением, мы успешно решили проблему теплового расширения, обеспечив высокую-точность и бездефектное-производство критически важных компонентов для аэрокосмической и автомобильной промышленности.
Если вы столкнулись с трудностями при обработке-тонкостенных-диаметров,свяжитесь с нами сегоднячтобы узнать, как наши передовые процессы термоконтроля могут повысить эффективность вашего производства и качество деталей.
