При точной механической сборке направление установки круглых гаек (стандарт круглых гаек GB/T812) часто является предметом обсуждения. Ниже я суммировал ключевые моменты для вашего удобства.

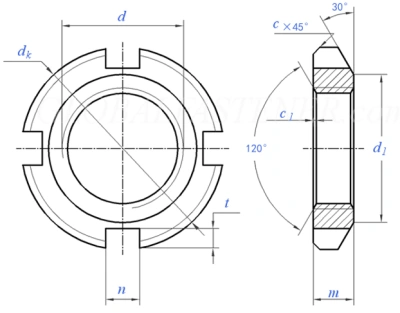

1. Конструктивные особенности круглых орехов.
Одна сторона круглой гайки имеет большую фаску под углом 30 градусов (гайка с фаской под углом 30 градусов), которая в основном используется для осевой фиксации вала.

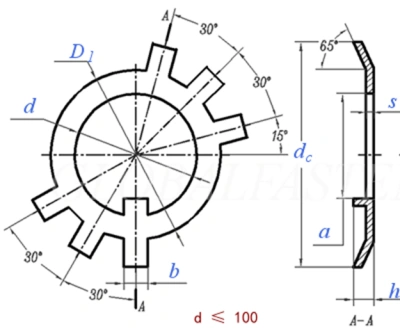

2. Сопряжение со стопорными шайбами
На практике для предотвращения-расшатывания (метод предотвращения-ослабления гаек) круглые гайки обычно используются вместе со стопорной шайбой (стопорная шайба GB/T858):
Шайба имеет несколько выступов и угол наклона 65 градусов;
По стандартам размер шайбы D1 соответствует размеру d1 круглой гайки;
Поэтому большая скошенная сторона круглой гайки должна соединяться со стопорной шайбой.
👉 Другими словами, при совместном использовании круглой гайки и стопорной шайбы сторона с фаской должна быть обращена к зажимаемому компоненту.
3. Когда не используются стопорные шайбы
Иногда стопорные шайбы не применяются. Например:
С использованиемстопорная двойная круглая гайкадля предотвращения-разрыхления;
Никаких требований по предотвращению-ослабления не требуется, затягивается только одна круглая гайка.
Имеет ли значение в таких случаях направление установки? Ответ: да, соображения еще есть.
4. Дополнительные соображения относительно направления установки
Допуск перпендикулярности гайки:
Стандарт GB/T812 определяет требования к перпендикулярности для стороны с фаской, но не для противоположной стороны.

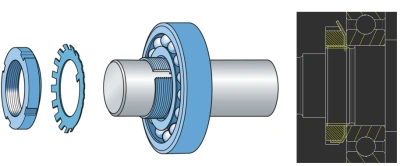

Установка контргайки подшипника:
В таких узлах, как подшипники, обычно желательно, чтобы компонент, прижимаемый к подшипнику, не выходил за пределы диаметра внутреннего кольца. В таких случаях более разумно расположить сторону с фаской к зажатому компоненту.
Если сборка не имеет таких ограничений, то направление установки не имеет строгого критического значения.(文章来源:iMechanics机械)
