В области прецизионного производства монокристаллический кремний известен как «краеугольный камень информационной эпохи» - — от чипов смартфонов до оптических компонентов космических спутников, от фотоэлектрических элементов новой энергии до основных устройств квантовых вычислений. Этот кристаллический материал высокой-чистоты, почти-идеальный всегда играл основополагающую вспомогательную роль в прорывных технологиях. Поскольку полупроводниковая технология переходит в процесс с размерами ниже 3 нанометров, а эффективность фотоэлектрических элементов выходит за теоретический предел, требования рынка к точности обработки монокристаллического кремния подскочили с уровня микрона до уровня нанометра. Особенно при обработке сложных структур, таких как сверление изогнутыми электродами, противоречие между высокой хрупкостью материала, характеристиками направленного расщепления кристаллов и допуском на апертуру нанометрового-уровня становится ключевым узким местом, ограничивающим развитие передовых-отраслей, таких как производство высокотехнологичных-чипов и детекторов частиц высокой-энергии.
Рекорд отраслевого прорыва
Обработка сверх-глубоких микро-отверстий монокристаллического кремния: от «приклеенной шейки» к «китайскому решению»
Фон корпуса

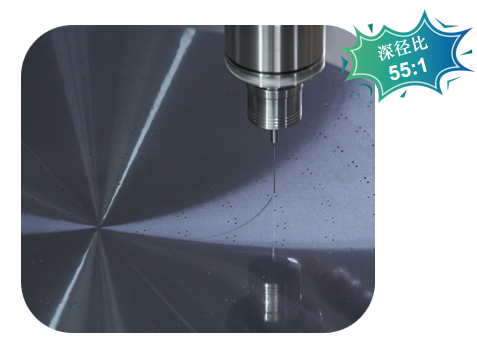

Когда ведущая отечественная компания по производству полупроводникового оборудования разрабатывала основные компоненты чипов хранения 3D NAND, она столкнулась с чрезвычайной проблемой обработки сверх-микро-отверстий монокристаллического кремния: необходимо было обработать микро-отверстия диаметром всего 0,45 мм на кремниевой подложке толщиной 24,75 мм (отношение глубины-к-диаметру 55:1), а требования к точности были следующими: сравнимо с "вырезанием на волоске колодца глубиной-километра". Раньше этот тип процесса уже давно был монополизирован японскими и немецкими компаниями. Отечественным производителям не только пришлось оплатить стоимость импорта в размере более 10 000 юаней за штуку, но и столкнуться с рисками в цепочке поставок, вызванными технологическими блокадами.
Прямая атака на болевые точки
Точность вышла из-под контроля: После обработки традиционными твердосплавными сверлами шероховатость стенки отверстия Sa превышает или равна 6,54 мкм (в 3 раза превышает отраслевой стандарт), а отклонение от круглости > 0,025 мм, что непосредственно приводит к резкому увеличению скорости потерь при передаче сигнала стружки;
Наложить проклятие: Стоимость сырья из монокристаллического кремния составляет более 60%, но такие дефекты, как разрушение кромок и микротрещины, приводят к тому, что уровень брака заготовок достигает 35%, а годовые убытки компании превышают 20 миллионов юаней;
«Технологический разрыв»: Зарубежное оборудование запрещает китайским производителям использовать модули основных алгоритмов, такие как «динамическое подавление вибрации», и не существует развитого внутреннего процесса для его замены.
Решение MID
СРЕДНЯЯ точностьмеханическая обработка успешно решила вышеуказанные проблемы с помощью ультразвуковой вспомогательной системы + сверла из нанокристаллического поликристаллического алмаза, добившись четырех революционных прорывов:
Миф о сроке службы инструмента:Одно сверло из PCD может непрерывно обрабатывать 2000 отверстий, что в 20 раз превышает срок службы импортного инструмента, а стоимость снижается до менее чем 5 юаней за отверстие;

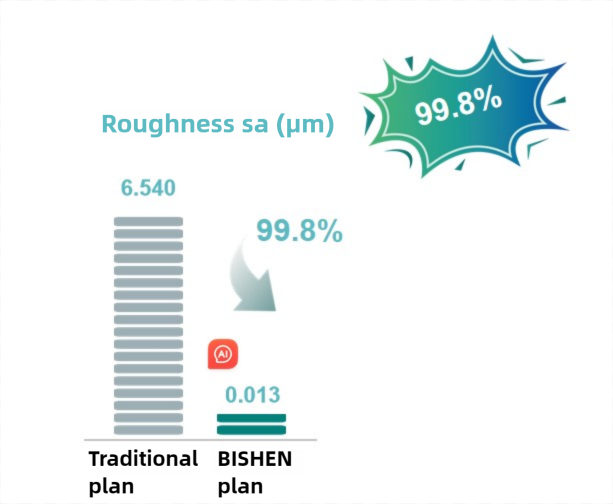

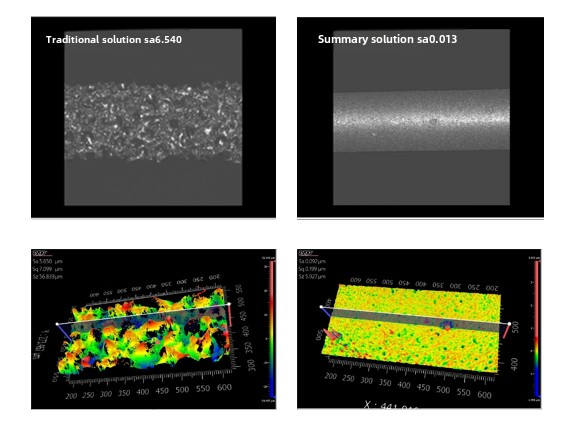

Нано-революция поверхности уровня:Шероховатость стенки отверстия Sa уменьшена с 6,54 мкм до 0,013 мкм (уменьшение на 99,8%), что лучше, чем стандарт полировки авиационных оптических зеркал (ISO 10110-8);
Обработка без дефектов:Скорость схлопывания края на входе равна нулю, а ошибка округлости снижается до 0,003 мм (что эквивалентно 1/3 диаметра эритроцитов человека);
Предельное соотношение глубины-к-диаметру:Производительность обработки 55:1 превышает технологический уровень 2030 года, предсказанный Международной технологической дорожной картой для полупроводников (ITRS), и достигает стандарта на 7 лет раньше запланированного срока.

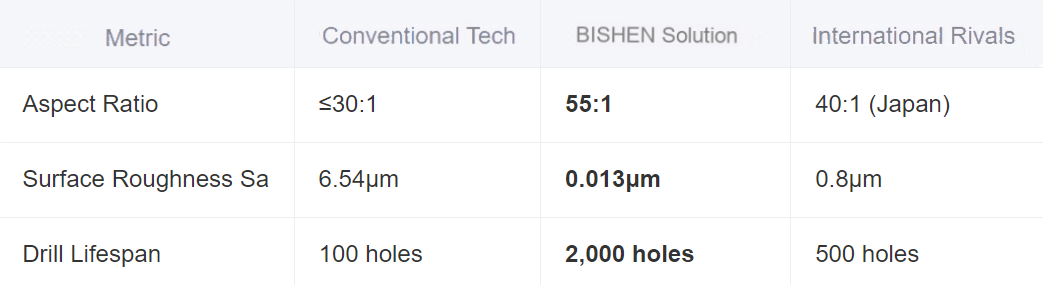

Сравнительный анализ технологий (по сравнению с мировыми конкурентами)
Сравнение обработки
Промышленное воздействие
От единичного случая к трансформации экосистемы
Этот прорыв стал катализатором межотраслевых инноваций:
Локализация полупроводников:Эффективность обработки данных 3D NAND через-дырки выросла на 300 %, что снизило производственные затраты Yangtze Memory на 18 %.
Фотоэлектрическая революция затрат:Выход микроотверстий на заднем-электродном солнечном элементе с гетеропереходом увеличился с 72 % до 98 %, что позволило сократить затраты на 0,4 иены/Вт на панель.
Развитие космической оптики: Внедрены массивы кремниевых микроотверстий размером менее 10 нм, повреждающие недра, для китайского космического телескопа «Сюньтянь», что повысило разрешение изображений на два порядка.

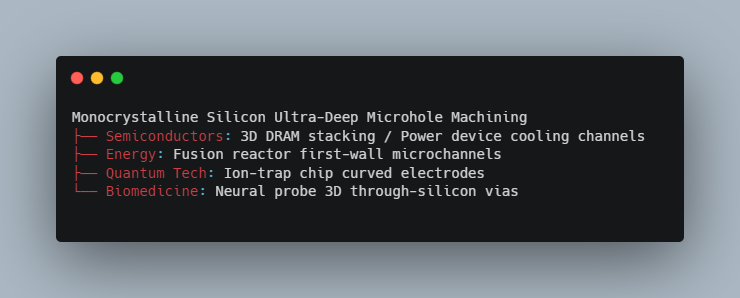

Карта распространения технологий
СРЕДНИЙ профиль:
Компания MID является пионером в прецизионном производстве металлов для мелкосерийного-серийного-производства, объединяющего обработку на станках с ЧПУ (±0,002 мм), изготовление листового металла и промышленную 3D-печать. Специализируясь на полупроводниковом, медицинском и новом энергетическом секторах, мы поставляем индивидуальные компоненты с контролем качества на базе искусственного интеллекта (коэффициент дефектов<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
