В аэрокосмической промышленности крупные конструкционные компоненты,-такие как секции фюзеляжа или узлы роботов,-часто требуют многократного переворота и повторной-фиксации во время обработки. Каждый раз, когда деталь повторно-зажимается, происходит незначительное смещение исходной точки. Хотя по отдельности эти смещения незначительны, они могут существенно сместить элементы окончательной сборки, такие как монтажные отверстия и базовые поверхности.
Вызов
Основная проблема — накопленная ошибка позиционирования:
Смещение исходной точкипроисходит при каждом повторном-зажиме из-за разницы в моменте затяжки, незначительного перемещения приспособления или его деформации.
Координатное штабелированиеозначает, что каждая новая настройка основывается на предыдущих небольших ошибках.
Даже<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Стратегия решения
Для устранения накопительной ошибки был разработан комплексный подход:
Индивидуальная модульная конструкция светильника
Светильники были спроектированы с использованием комбинации первичных базовых поверхностей, вторичных элементов выравнивания и регулируемых прокладок. Такая конструкция позволяет свести к минимуму ошибку при перемещении и-коррекцию крепления во время повторного-зажима.
Многосторонняя-обработка за одну установку
Используя инструменты увеличенной-длины и 5-осей, большие поверхности и опорные элементы по возможности выполняются за одну установку,-уменьшая необходимость повторного создания координат.

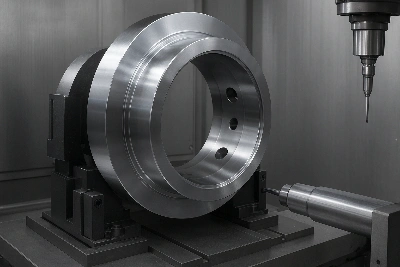

Оптическая центровка инструмента + измерение в-технологическом процессе
После каждого переворота функция оптического обнаружения кромки-восстанавливает исходную точку инструмента до основной ссылки. За этим следует -машинное тестирование критически важных элементов для автоматической корректировки траектории инструмента на основе измеренных данных смещения.
Результаты
| Особенность | До реализации | После внедрения |
|---|---|---|
| Накопленный дрейф исходной точки | >0,015 мм | < 0.005 mm |
| Доходность при первом-проходе | ~80% | > 98% |
| Переделка из-за несоосности | Частый | Очень редко |
Если вы столкнулись с отклонением допуска в больших 5-осевых сборках, этот процесс-специальных приспособлений, минимизированных настроек и согласованной цифровой компенсации гарантирует, что процесс обработки обеспечит стабильность детали, а не ошибку в исходной точке.
