Поскольку медицинские технологии быстро развиваются, OEM-производители в США и Европе требуют меньших по размеру, легких и более надежных медицинских устройств. Миниатюризация, точность и функциональная интеграция теперь являются стандартными требованиями для таких приложений, как имплантируемые насосы, портативные диагностические инструменты, хирургическая робототехника и стоматологические системы.
Однако разработка этих компактных, но высокопроизводительных-устройств сопряжена со значительными производственными проблемами,-особенно когда компоненты должны соответствовать микронным- допускам, стандартам биосовместимости и строгим нормативным требованиям, таким какИСО 13485.
Именно здесь решающее значение приобретает высокоточная-точная мелкосерийная обработка с ЧПУ. Это позволяет производителям медицинской продукции быстро выполнять итерации, создавать сложные нестандартные геометрические формы и достигать повторяемой точности, не прибегая к затратам на инструменты для массового производства.
Тенденции в области медицинского оборудования: меньше, умнее, точнее
1. Миниатюризация для повышения комфорта пациента
Медицинские устройства,-будь то носимые, портативные или имплантируемые-переходят на микро-компоненты, чтобы уменьшить дискомфорт пациентов и повысить мобильность. Для этого необходимы производственные процессы, способные:
Особенности резки менее 0,5 мм
Соблюдение допусков ±2–5 мкм.
Обработка таких материалов, как титан, PEEK, кобальт-хром и нержавеющая сталь.
Традиционные методы не справляются с такими задачами, в то время как микро-обработка с ЧПУ обеспечивает стабильную точность и чистоту поверхности, подходящую для длительного-медицинского использования.
2. Более умные устройства с более интегрированными функциями
По мере того, как устройства приобретают усовершенствованные датчики, моторизованное приведение в действие и беспроводную связь, внутренние компоненты становятся более сложными. Обработка на станке с ЧПУ позволяет создавать точные полости, тонкостенные-структуры и много-осную геометрию для интеграции этих функций.
3. Точность и повторяемость для безопасности
Даже незначительное отклонение размеров может повлиять на контроль жидкости в катетере, эффективность насоса или посадку имплантата. Обработка на станке с ЧПУ обеспечивает:
Постоянная повторяемость для критических размеров
Гладкость поверхности, которая сводит к минимуму трение или бактериальную адгезию.
Жесткий контроль над радиусами переходов, шириной пазов и границами уплотнения.
Обработка микромедицинских компонентов с ЧПУ
1. Типичные компоненты, подходящие для микро-обработки на станках с ЧПУ.
• Имплантируемые компоненты сердечного насоса
Импеллеры
Корпуса насосов
Микровалы
Детали магнитной муфты
Эти детали часто требуютобработка без-бездефектов, заусенцы-свободные края и сбалансированная геометрия.
• Компоненты стоматологического оборудования
Корпуса наконечников
Части микротурбины
Разъемы для хирургических инструментов
Прецизионные шестерни
Обработка на станках с ЧПУ обеспечивает стабильность материалов и повторяемость допусков даже при высоких-скоростях вращения.
• Компоненты хирургической робототехники
Миниатюрные элементы трансмиссии
Прецизионные суставы рук
Крепления датчиков
Этим компонентам необходима идеальная центровка и надежность конструкции.
2. Почему ЧПУ идеально подходит для этих микродеталей
| Производственные требования | Преимущество ЧПУ |
|---|---|
| Жесткие допуски | Достижимо с точностью до ±2 мкм |
| Сложная 3D-геометрия | 5-осевая одновременная обработка |
| Материалы медицинского-класса | Отлично подходит для титана, PEEK, CoCr. |
| Низкий-объемный спрос | Никаких затрат на пресс-форму, быстрая обработка |
| Изменения дизайна | Быстрое перепрограммирование, быстрые итерации |
Почему мелкосерийная обработка с ЧПУ приносит пользу OEM-производителям медицинского оборудования
1. Снижение затрат на разработку и ускорение итераций.
Циклы разработки продуктов короче, чем когда-либо. Обработка на станке с ЧПУ позволяет вашей команде инженеров:
Быстрая проверка концепций дизайна
Тестируйте несколько версий короткими циклами
Избегайте высоких первоначальных затрат на пресс-форму или оснастку.
Вносите изменения в дизайн в течение нескольких часов, а не недель.
Это напрямую поддерживает ранние-этапы исследований и разработок, а также пилотное производство.
2. Снижение рисков, связанных с запасами
Медицинские устройства часто требуют строгого контроля версий и частых обновлений. Мелкосерийная обработка с ЧПУ позволяет OEM-производителям:
Производить только то, что необходимо
Уменьшить устаревание запасов
Избегайте перепроизводства или складского давления.
Это особенно ценно для индивидуальных имплантатов и специализированных хирургических инструментов.
3. Стабильное качество для соответствия нормативным требованиям
Стабильные процессы обработки с ЧПУ обеспечивают соответствие:
ИСО 13485
FDA 21 CFR, часть 820
Требования ЕС по МЛУ
Прослеживаемые данные процесса, SPC (статистический контроль процесса) и повторяемая точность поддерживают стандарты валидации и документирования.
Насколько-точное ЧПУ повышает надежность и срок службы устройств
1. Обработка поверхности снижает износ и бактериальную адгезию.
Медицинские компоненты часто требуют:
Ra Меньше или равно 0,4 мкм для поверхностей имплантатов.
Гладкие внутренние полости для насосов
Полированные уплотнительные поверхности для контроля жидкости
Обработка на станке с ЧПУ в сочетании с пост-полировкой обеспечивает стабильные результаты обработки поверхности.
2. Более плотное прилегание повышает эффективность устройства.
Например:
Отклонение вала рабочего колеса ±3 мкм влияет на производительность насоса.
Шероховатая поверхность внутри микрофлюидного канала влияет на давление жидкости.
Смещенная-центральная часть турбины сокращает срок службы стоматологического наконечника.
Точная механическая обработка напрямую повышает эффективность устройства, снижает уровень шума и повышает-долгосрочную надежность.
3. Целостность материала и биосовместимость.
Обработка на станке с ЧПУ сохраняет структуру материала по сравнению с процессами, связанными с чрезмерным термическим напряжением. Это гарантирует:
Структурная прочность
Коррозионная стойкость
Долгосрочная-стабильность имплантатов и хирургических устройств
Действенные стратегии обработки с ЧПУ (решение Бишена)
Ниже приведены практические, реальные-стратегии обработки, которые вы можете сразу же применить при работе с поставщиком станков с ЧПУ-на основе интегрированных возможностей мелкосерийной-медицинской обработки Bishen.

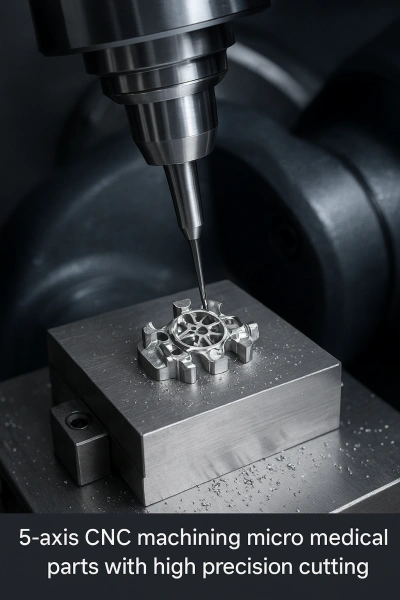

1. Используйте 5-осевую одновременную обработку для микрофункций.
Устраняет несколько настроек
Повышает точность и точность позиционирования.
Обеспечивает лучшую непрерывность на изогнутых поверхностях компонентов насоса.
2. Инструментальная стратегия для микродеталей
Используйте микроконцевые фрезы φ0,1–1 мм.
Применяйте инструменты с алмазным-покрытием для титана или PEEK.
Используйте высокоскоростные-шпиндели (30 000–60 000 об/мин).
Строгий контроль износа инструмента с допуском ±2–5 мкм.
3. Контроль процесса для обеспечения единообразия
100% проверка КИМ на предмет критических размеров
SPC-мониторинг валов, пазов и отверстий
Автоматическое удаление заусенцев на-свободных кромках
4. Управление материалами
Полная отслеживаемость партий титана и PEEK
Сертификат соответствия (COC) и документы о биосовместимости включены.
Заключение
Мелкосерийная обработка с ЧПУ-это не просто метод производства-, это основа инноваций в современном медицинском оборудовании. OEM-производителям, стремящимся к миниатюрным, высоко-производительным и полностью интегрированным медицинским решениям, микро-обработка с ЧПУ предлагает непревзойденную гибкость, точность и надежность.
Имея подходящего поставщика и правильную стратегию обработки, вы сможете ускорить разработку, улучшить производительность устройств и уверенно соответствовать мировым нормативным стандартам.
