Обработка функций продукта

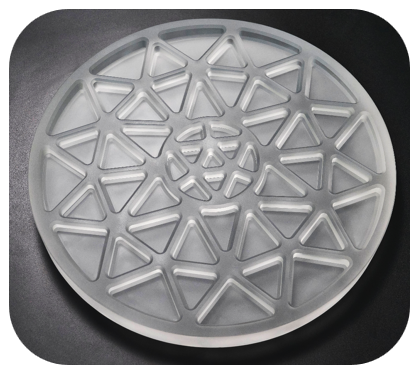

Материал:Кварцевое стекло высокой-чистоты (содержание SiO₂ больше или равно 99,99 %).
процесс:Шлифование фасок полостей (диаметр 408 мм × толщина 20,5 мм)
Требования к точности:Контур Менее или равен 0,02 мм, шероховатость Ra Меньше или равна 0,8 мкм
Проблемы и болевые точки отрасли
А. Характеристики обработки кварцевого стекла
Высокая хрупкость, степень дефектности краев превышает 30%.
Обработка вогнутой асферической поверхности склонна к искажению контура.
Традиционное шлифование шлифовальными кругами склонно к образованию под-микротрещин.
Б. Дефекты традиционного решения
Низкая эффективность:Обработка единичного изделия занимает более 72 часов.
Отсутствие точности:Колебание контура достигает 0,03 мм.
Поверхностное повреждение:Шероховатость можно контролировать только при Ra1,2 мкм.
БИШЕНРешения: Ультразвуковая система обработки зеленого сырья
Оборудование:Пяти-центр ультразвукового фрезерования с рычажным механизмом (встроенное онлайн-оптическое обнаружение)
Процесс:Высокочастотное ультразвуковое шлифование 20 кГц- (контроль температуры охлаждающей жидкости ±1 градус)
Контроль качества:Компенсация деформации обработки-в режиме реального времени, повышение точности на 40 %
Измеренный прорыв в производительности

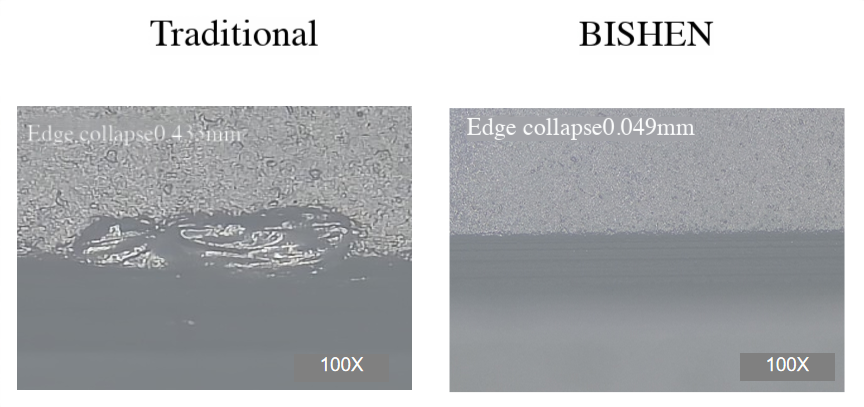

Контроль краха:Объем дефекта уменьшен с 0,433 мм до 0,049 мм (уменьшение на 88,7 %).
Качество поверхности:Шероховатость Ra0,58 мкм (на 27,5 % лучше, чем отраслевой стандарт)
Точность контура:Стабильный до 0,015 мм
