Обработка характеристик продукта
Материал:нержавеющая сталь 304 (материал, устойчивый к коррозии-аэрокосмической-класса)
Ключевые особенности:3180 микроотверстий диаметром 2 мм и глубиной 30 мм (соотношение глубины-к-диаметру 15:1)

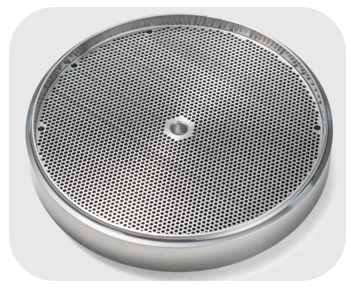

Размер заготовки:Торцевая пластина холодильника диаметром 192 мм и толщиной 30 мм.
Болевые точки и проблемы отрасли
А. История обработки авиационных деталей
Детали аэрокосмического двигателя предъявляют чрезвычайно высокие требования к соосности (±0,01 мм), а традиционное двустороннее сверление склонно к отклонению оси; Нержавеющая сталь 304 имеет сильную вязкость, и ее трудно разбить стружкой, что влияет на гладкость стенки отверстия.
B. Традиционные дефекты обработки
Очевидные следы резки:Шероховатость внутренней стенки отверстия Ra>1,6 мкм, влияющая на герметичность жидкости.
Быстрый износ инструмента:Сверло необходимо заменять каждые 50 отверстий, что обходится дорого.
Узкое место в эффективности:На бурение одной скважины уходит 330 секунд, что замедляет работу производственной линии.
БИШЕНРешения: Ультразвуковая технология повышает точность производства
Оборудование: Многоцелевой-ультразвуковой сверлильно-фрезерный обрабатывающий центр (интегрированная система онлайн-мониторинга)
Процесс: технология высокочастотной-ультразвуковой вибрационной резки (амплитуда 20 кГц).

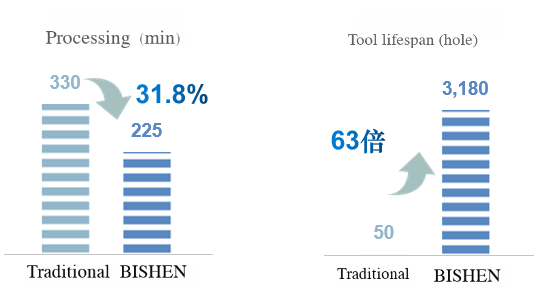

Измеренный прорыв в производительности
Повышение эффективности: время обработки одного отверстия сокращается на 31,8% (225 секунд/отверстие).
Оптимизация затрат:Стойкость инструмента увеличена в 63 раза (3180 отверстий/инструмент).
Стандарт качества:Шероховатость стенки отверстия Ra<0,8 мкм, погрешность соосности менее или равна 0,005 мм.
