Продукты переработки

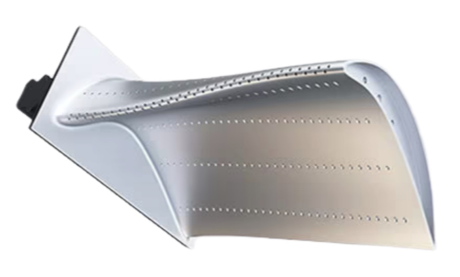

Материал: жаропрочный-сплав на основе никеля-Характеристики обработки: φ0,5/0,6/0,7 мм наклонное отверстие специальной- формы с воздушной пленкой, допуск апертуры ±0,005 мм, точность пространственного положения Меньше или равна 0,03 мм
Обработка данных и болевые точки отрасли
А. Статус отрасли
В области производства лопаток авиационных-двигателей обработка отверстий воздушной пленки — это основной процесс, который напрямую влияет на эффективность и срок службы турбин. Текущая основная лазерная обработка, электроэрозионная обработка и другие специальные процессы обычно имеют проблему остаточного слоя переплавки - микротрещины и слои повторного затвердевания образуются на поверхности материала при высокой температуре, что приводит к легкому выходу лезвия из строя в экстремальных условиях работы из-за усталости. По данным отраслевой статистики, доля отказов двигателей, вызванных дефектами слоя переплавки, достигает 32%
Б. Болевые точки традиционных процессов
Остаток слоя переплавки: Электроэрозионная обработка одного отверстия приводит к образованию слоя переплавки толщиной 10-15 мкм, который требует вторичной химической очистки, что увеличивает затраты.
Низкая эффективность обработки: обработка одного отверстия занимает 150 секунд, а скорость прохождения сложных поверхностей составляет всего 78%.
Плохая шероховатость поверхности: Ra value is generally >1,6 мкм, что влияет на равномерность потока охлаждающего воздуха
BISHEN Solutions: Пяти-система ультразвуковой обработки с рычажным механизмом
В ответ на трудности обработки отверстий в высокотемпературной-воздушной пленке сплава компания BISHEN разработала мульти-модальное решение для обработки композитов:
Ультразвуковая вспомогательная шпиндельная система: высокочастотная вибрационная резка с частотой 40 кГц-, снижающая сопротивление резанию на 65 %.
Модуль охлаждения сверхкритического CO2: -Низкотемпературная струя 78 градусов синхронно отводит тепло резки
Инструмент микро-диаметра с нано-покрытием: Срок службы инструмента диаметром 0,3 мм увеличен до 800 отверстий на лезвие.
Пяти-технология позиционирования с рычагами: Точность вращения 0,002 градуса обеспечивает сложное положение углового отверстия.

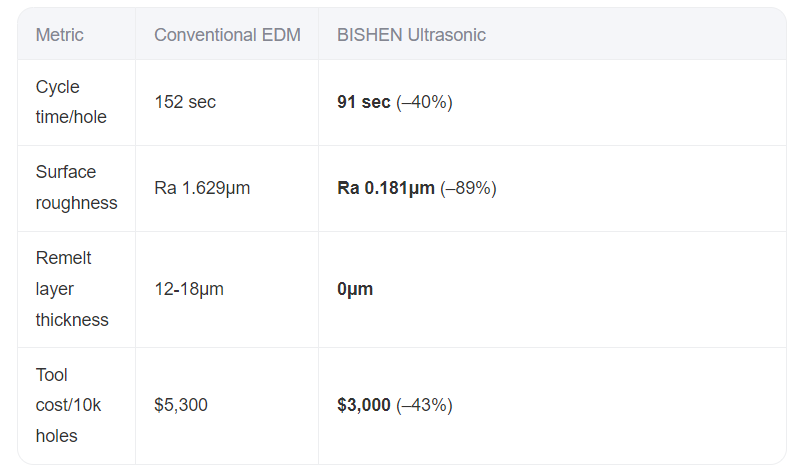

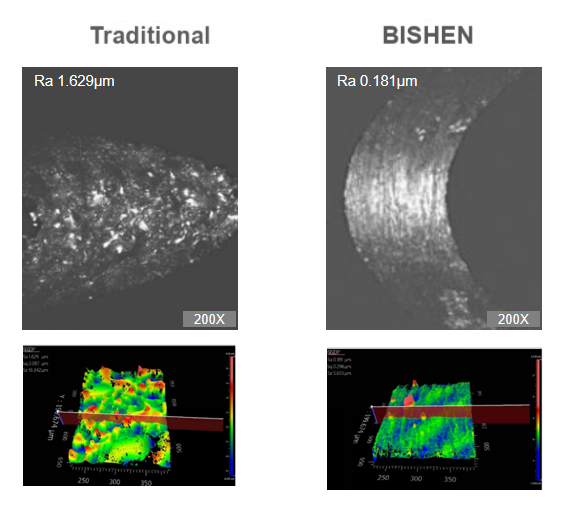

Сравнение эффектов процесса
