«В области медицинских имплантатов качество поверхности напрямую определяет эффективность восстановления пациента». - Эксперт по ортопедическому медицинскому оборудованию"
Продукты переработки

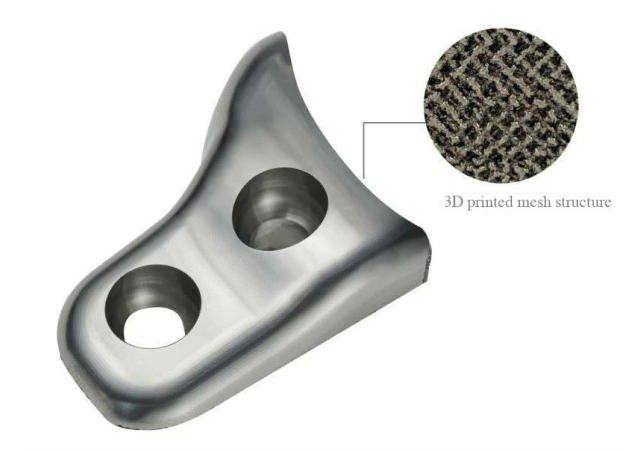

Материал заготовки: титановый сплав TC4, напечатанный на 3D-принтере.
Особенности обработки: Фрезерование внешнего контура (в том числе сложных криволинейных поверхностей)
Размер заготовки: 46×48×16 мм.
История обработки и отраслевые трудности
Отраслевой опыт:
Титановый сплав TC4 стал основным материалом для ортопедических имплантатов благодаря своей высокой прочности, биосовместимости и способности к сращиванию костной ткани.. 3Технология D-печати позволяет настраивать пористые сетчатые структуры (пористость > 70 %), но обработка сталкивается с тремя основными проблемами:
Короткий срок службы инструмента: Титановый сплав имеет плохую теплопроводность, температура резания превышает 800 градусов, а скорость износа инструмента увеличивается в 3 раза;
Заусенец микропор вышел из-под контроля : Традиционное фрезерование приводит к появлению заусенцев размером более 50 мкм на краю сетки, что требует ручного управления.шлифовка; Риск загрязнения: СОЖ проникает в нано-поры (20–100 мкм), вызывая риск биологического загрязнения.
БИШЕНРешения
Основываясь на медицинских-стандартах обработки, компания BISHEN разработала ультразвуковую систему прецизионного фрезерования, которая включает в себя:
«Ультразвуковая вибрационная обработка 20 кГц»: уменьшает силу резания на 60% и предотвращает образование заусенцев;
Технология внутреннего охлаждения сверхкритического CO2: -поток воздуха при низкой температуре 50 градусов для достижения сухой резки и устранения загрязнения;
Пяти-оптимизация траектории соединения: разумно избегайте зон концентрации напряжений в пористых структурах.
Преимущества обработки
• Нулевое удаление заусенцев вручную: высота кромочного заусенца<5μm, meeting ISO 20160 medical implant standards
• «Скачок качества поверхности»: шероховатость Ra снижена с 1,6 мкм до 0,4 мкм, что способствует прикреплению остеобластов.
• Резкое снижение затрат на инструмент: ресурс увеличен с 15 шт/инструмент до 120 шт/инструмент

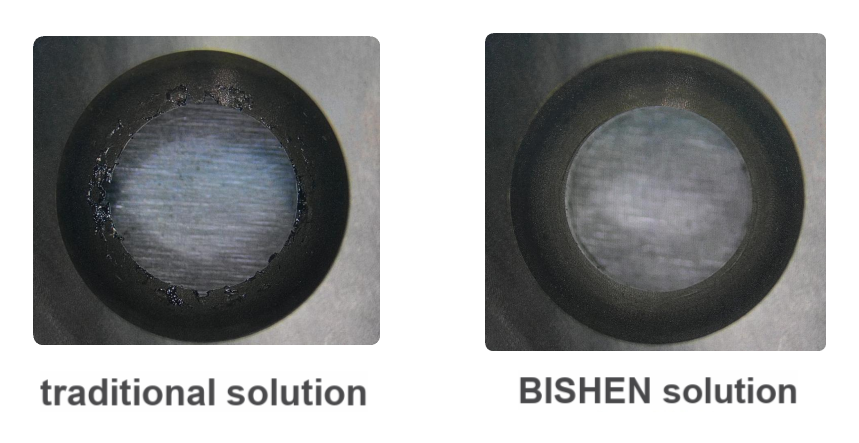

Сравнение обработки
О БИШЕНЕ
БИШЕН(Bishen Precision) уже более 10 лет активно участвует в области прецизионной механической обработки в медицинской и аэрокосмической отрасли, обеспечивая предприятия оборудованием для обработки имплантатов и технологическими решениями, а также способствуя модернизации отрасли ортопедических устройств в соответствии со стандартом «нулевое загрязнение, нулевой дефект».
Отраслевая ценность: С ростом спроса на персонализированную ортопедическую хирургию технологические прорывы BISHEN устранили производственные барьеры для крупномасштабного-клинического применения 3D-печатных имплантатов из титанового сплава, сокращая цикл восстановления пациента более чем на 30 %.
