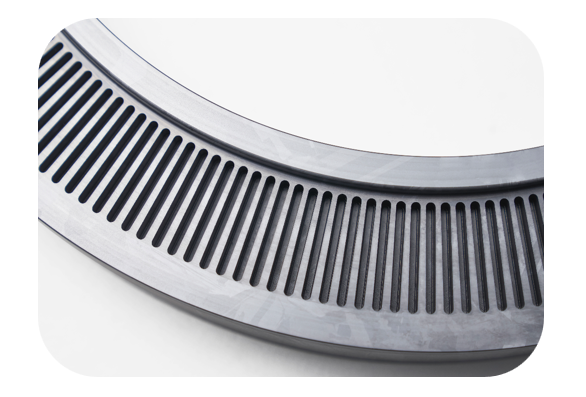

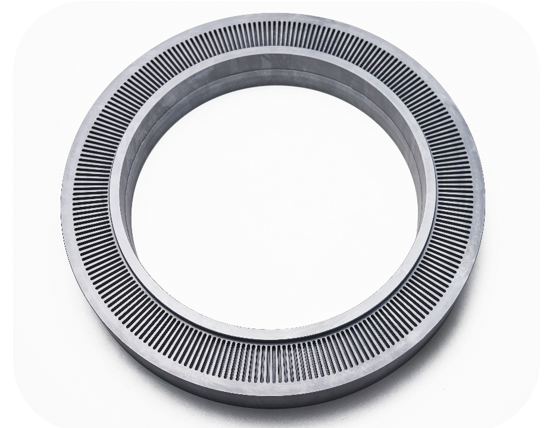

В области производства полупроводникового оборудования кольца Polysilicon Gate являются ключевыми компонентами в процессе производства чипов. При содействии локализации основных компонентов производитель внутреннего полупроводникового оборудования столкнулся с сложной проблемой обработки - необходимо было завершить высокую внутреннюю контурную шлифовку и обработку канавки на кольцах Polysilicon с диаметром 290 мм и толщиной 45 мм, и традиционные процессы были трудно удовлетворить массовые потребности в производстве.
обработка фон и болезни отрасли.
A. Обработка фона
Благодаря своим превосходным полупроводниковым свойствам, Polysilicon широко используется в структурных частях оборудования, таких как ионные имплантаторы и травления. Такие компоненты должны удалить более 7 0% материала с помощью множественных процессов шлифования, обеспечивая при этом, чтобы внутренняя округлость контур была меньше или равна 0. 005 мм и толерантность к ширине канавок ± 0,01 мм, что придает строгие требования к стабильности оборудования обработки и срок службы инструмента.
B. Дилемма традиционной обработки
1. Традиционные шлифовальные машины имеют низкую эффективность обработки, а одна часть занимает более 8 часов
2. Скорость скопления при обработке слотов достигает 35%, что приводит к пакетированию
3. Отклонение округлости внутреннего круга равно> 0. 015 мм, что влияет на однородность распределения плазмы оборудования.
Bishen Solutions: Ультразвуковая технология + высокоскоростная операция по совместной работе.
Ввиду характеристик обработки твердых и хрупких материалов Polysilicon, техническая команда Bishen настраивала решение из трех в одном:

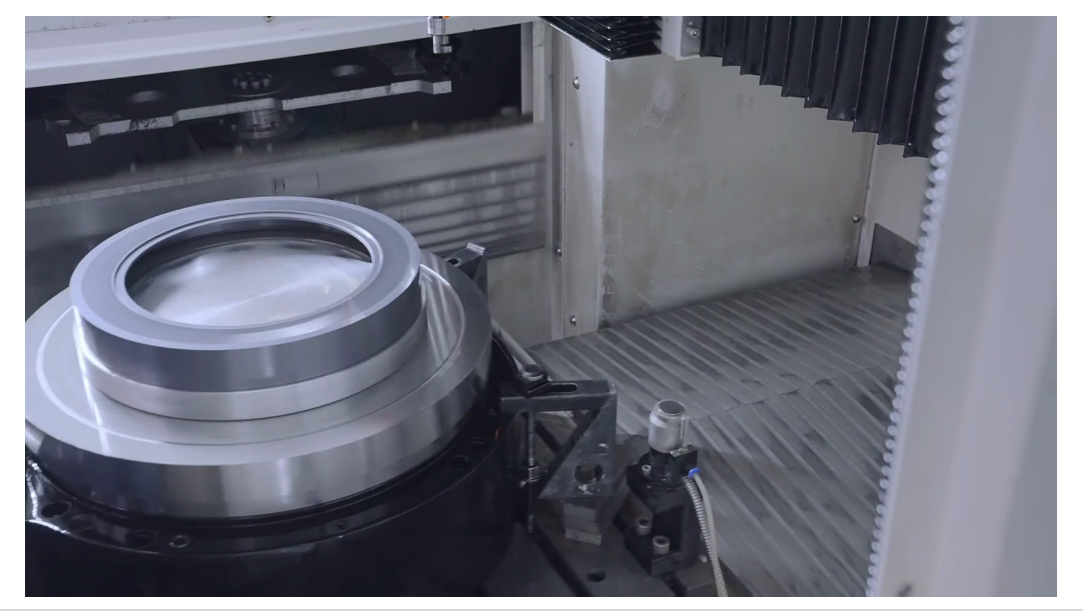

1. Ультразвуковая точная гравюра и система фрезерования : 20 кГц высокочастотная вибрация снижает сопротивление резки на 50%
2. DDR вертикальный высокоскоростный перевозку : 3000 об / мин ± 1 ″ точность, достижение контроля траектории нано-уровня
3. Градиент композитный инструмент раствор:
Инструменты, покрытые алмазом, используются для быстрого удаления материала при грубой обработке
Ультразвуковые инструменты PCD переключены для точной обработки
Измеренные данные обновляют отраслевой тест
В проверке производственной линии клиента решение Bishen достигли:
Эффективность обработки увеличилась в 2,8 раза, а время обработки одной части было сжато до 2,8 часа.
Скорость скопления слота была снижена с 35 % до 0. 5 % или менее
Округлая внутреннего круга стабильно управляется 0. 003-0. 005mm
Шероховатость поверхности RA меньше или равна 0. 4 мкм, что лучше, чем уровень обработки импортированного оборудования
Этот прорыв увеличил уровень массовой квалификации производственных квалификаций клиентов полисиликона кольца с 61% до 98,7%, успешно заменив импортируемые детали.
оБишен
БишенГлубоко участвует в области точного производства уже более десяти лет, сосредоточившись на решении проблем с обработкой «шеи» в полупроводнике, фотоэлектрическом и других отраслях. 7500 квадратных метров компании Smart Factory оснащены основными технологическими модулями, такими как ультразвуковая обработка и пять осевых связей. Он предоставил ключевые решения для обработки деталей для более чем 20 производителей внутреннего полупроводникового оборудования. Соответствующие технологии прошли специальную сертификацию ISO9001 и полупроводникового оборудования и продолжают помочь процессу независимости высококлассного оборудования.
